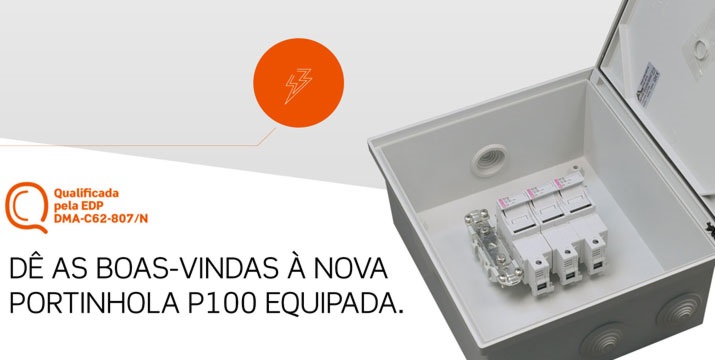

Portinhola para edifícios, 3x100A.



Aplicações

• Portinhola para edifícios, 3x100A;
• Preparada para 3 bases NH00 de alto poder de corte+base de neutro e montagem de equipamento e calha DIN;
• Montagem interior ou exterior de encastrar.



Materiais

• Caixa e porta em poliéster reforçado com fibra de vidro autoextinguível cinza RAL 7035;
• Vedante em poliuretano preto.



Normas aplicáveis

• EN 62208 e EN61439-2



Caraterísticas

• IP45 IK10;
• Tensão de isolamento: 600V;
• Classe de isolamento: Classe II;
• Gama de temperaturas: -25ºC a +60ºC;
• Capacidade de dissipação térmica: 13W;
• Preparada para fechadura EDP canhão cilíndrico tipo Rónis.



Instruções de montagem

• Para montagem encastrada ou saliente, após o processo de construção das superfícies de montagem;
• Este produto foi desenvolvido para a entrada de cabos de alimentação de edifícios até 3x100 A;
• No seu interior podem ser aplicados sistemas de protecção e/ou corte;
• O peso máximo dos equipamentos no seu interior não deve exceder os 250 kg/m2 e na porta não deve ser montada qualquer carga;
• Quando se faz a entrada dos cabos pela parede inferior, os furos devem ser executados junto ao fundo da caixa.





Nota: As fixações das bases NH00 podem ser alteradas por encomenda.
